ミニAミニB切り替え式USBホストケーブル

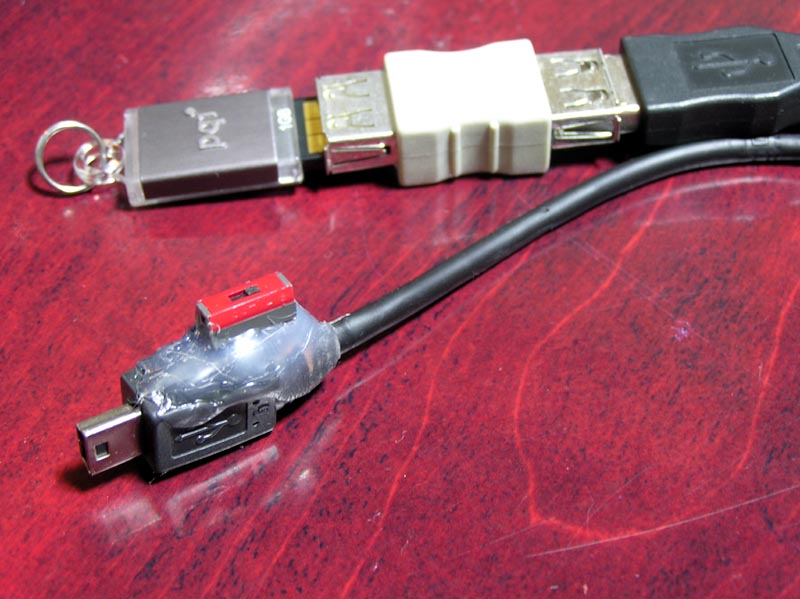

usbhostcbl00.jpgこの間、アドエスにUSB機器を接続するために、ミニBのケーブルとUSB延長ケーブルからUSBホストアダプターを作ったけど、職場用にもう一本欲しいので作ってみた。
とは言ってもただ前と同じに作っても面白くない上にケーブルを二本無駄にするのもためらわれたのでちょっと趣向を変えてみた。
ピンアサインから言えばミニBの4と5番がショートしているかしていないかの違いでミニA結線になったりミニB結線になったりするわけであるから、ミニBケーブルの4ピンと5ピンにリード線をつけて外に出し、そこにディップスイッチを取り付けてホットボンドで固定し、ミニAとミニBの切り替え式のケーブルとした。
スイッチがOFFの場合はPCとアドエスをActiveSincで繋ぐミニBのケーブルとなり、スイッチがONの場合はアドエスとUSB機器を繋ぐミニAのホストケーブルとなるわけである。
ミニAとしての実際の使用時にはこの写真のようにAメス-Aメスの変換アダプタが必要になるけどこれは便利。
